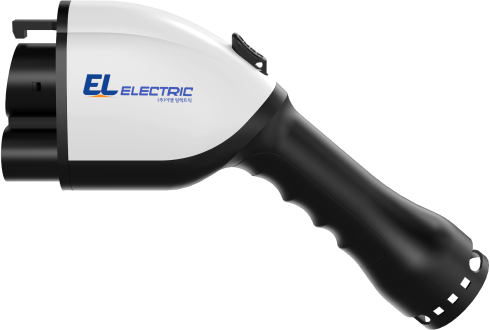

커넥터
과열 감지 기능 및 소화약제 내장으로 화재 예방 및 진화에 특화된 자체 제작 커넥터이며, 국내 최초 야간 충전을 위한 LED 라이트가 적용되어있습니다.
*본 제품 이미지는 실제와 약간의 차이가 있을 수 있음을 양해해 주시기 바랍니다.

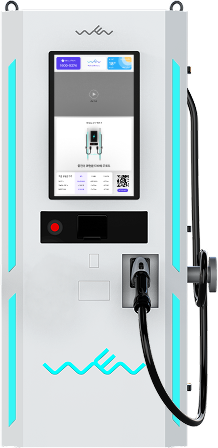

WEV-D100PM-C1A
- 완충시간
- 1시간 내외
- 충전속도
- 100kW
- 설치장소
- 공공기관, 쇼핑센터, 주차장, 휴게소
*완충시간은 배터리 용량과 온도 등 환경에 따라 상이할 수 있습니다.
커넥터 구성

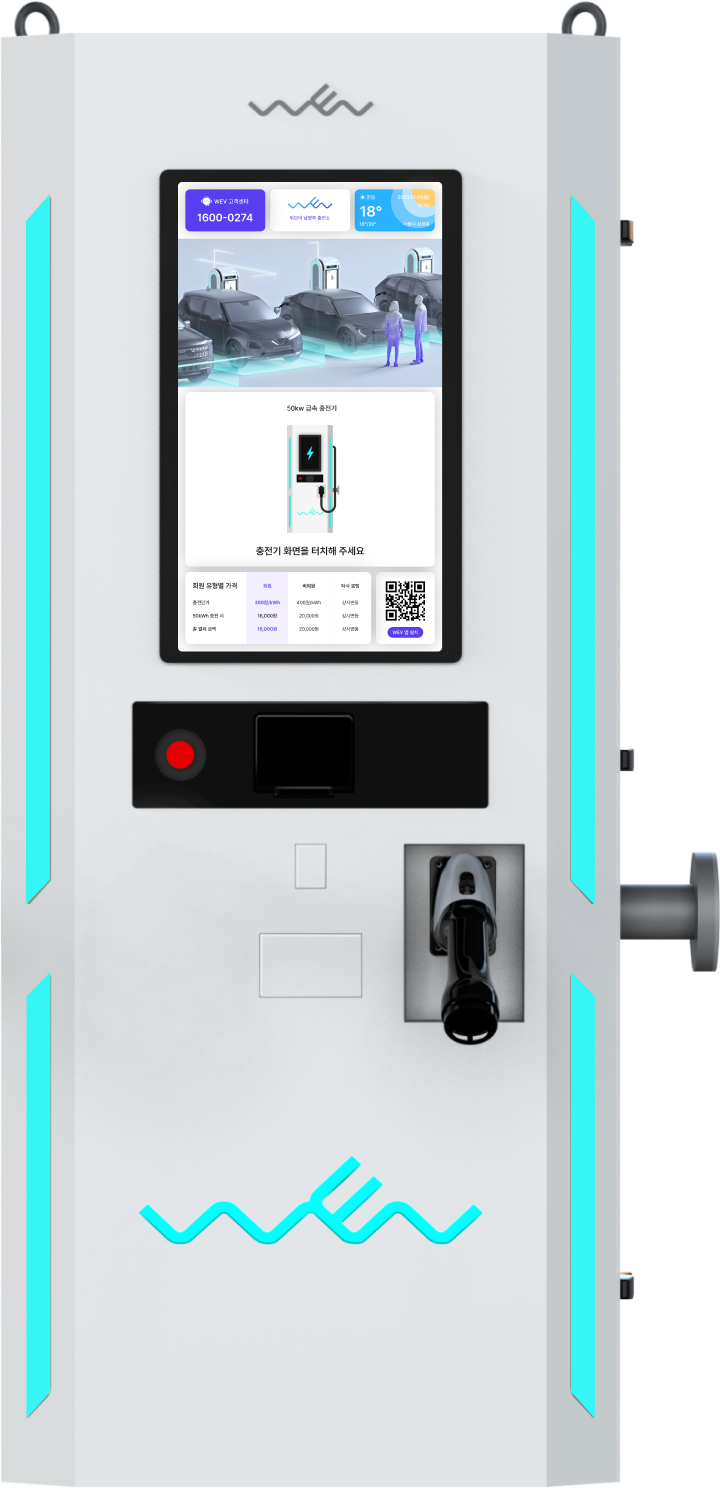

충전기 컬러
커넥터 컬러
케이블 컬러
충전기 스펙
- 용량
- 100kW
- 제품크기
- 865(W)x1,700(H)x540(D)mm
- 입력
- 3상4선식, AC380V, 60Hz
- 출력
- DC 150~1000V, ~125A/200A
- 냉각방식
- 강제 공냉식
- 소음
- 65dB 이하
- 충전 인터페이스
- CCS1
- 디스플레이
- 21.5인치 터치형 디스플레이
- 안전기능
- 입출력 과전압/과전류 검출, 온도이상/출력누설 감지
- IP
- IP44
- 인증
- OCPP1.6인증, 고효율기자재인증, KC인증, 형식승인
- 사용자 인증
- RFID Card, 신용카드, NFC, QR간편결제

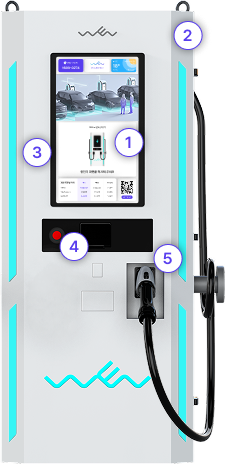

100kW 급속 충전기 특징
21.5인치 터치형 디스플레이로 우수한 사용성과 시인성을 제공하며, 7kW 완속 충전기보다 약 7배 빠른 충전 가능하며 차량의 SoC를 통해 최적의 충전 환경을 제공합니다.
1. 21.5인치 디스플레이
맞춤 UI와 편의 콘텐츠로 충전 접근성을 개선하여 이용자 편의 확대
2. 외부 바디
다양한 환경과 어울리는 특허받은 디자인과 커스텀 컬러
3. 상태 표시 LED
충전 상태를 표시해주는 LED
4. 비상정지버튼
비상 상황에 즉각 대체 가능
5. 카드 태깅
멤버십 카드 인증으로 3초 간편 충전 가능
충전기 상태 LED
총 5가지 컬러로 사용자가 직관적으로 충전기 상태를 확인할 수 있습니다.
충전가능
충전 대기 상태 및 회원카드 태깅으로 사용자를 인증하면 서버와 차량이 데이터를 주고 받으며 충전을 시작하기 전 까지 파란색 LED가 점등됩니다.
충전중
차량을 충전하는 상태에는 초록색 LED가 점등됩니다.
충전완료
차량을 충전하는 상태가 완료가 되면 파란색 LED가 점등됩니다
문제발생
충전 중 예기치 못한 사유(온도 이상, 과전류, 과전압 등) 충전이 종료되는 경우 빨간색 LED가 깜빡입니다.
통신실패
통신이 실패하는 경우 노란색 LED가 깜빡이며, 1분 후 재부팅됩니다.

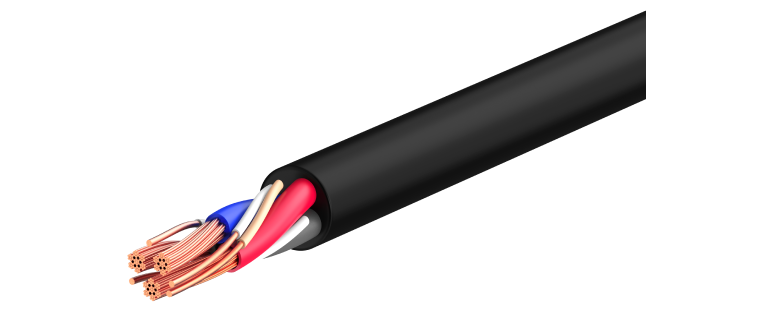

케이블
이엘일렉트릭에서 자체적으로 생산하는 공랭식 케이블을 사용하며, 충전기와 완벽하게 통합되어 안전하고 효율적인 충전 환경을 제공합니다.

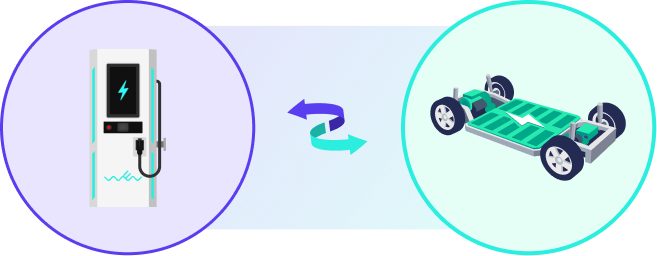

PLC모뎀 장착 및 화재 예방
배터리 안전성 강화를 위해 PLC 모뎀을 탑재하여 과충전과 과방전을 예방하고 충전기에 탑재된 온도 센서로 충전 속도를 자동으로 제어하여 안전하고 효율적인 이용환경을 제공합니다.
화재예방 커넥터 소개 영상
위브이 충전기는 국내 모든 전기차와 호환이 가능합니다.
* 테슬라 차량의 경우, 충전기와 호환 가능한 전용 어댑터를 준비해주시기 바랍니다.
